Oscilloscopio Tektronix per segnali misti MSO5000Tektronix ha presentato una nuova piattaforma di oscilloscopi per segnali misti da 350 MHz e 2 GHz: la serie MSO/DPO5000, alla quale si affianca un'altrettanto nuova serie di sonde passive a larga banda e bassa capacità realizzate con una concezione tecnologica innovativa.

Gli strumenti della nuova serie MSO/DPO5000 incorporano molte delle funzioni più popolari degli oscilloscopi Tektronix con prestazioni di punta, ma le rendono per la prima volta disponibili ad un prezzo di partenza di soli €10.400.

Tre le caratteristiche integrate nei nuovi strumenti vi è la funzione FastAcq, che garantisce una frequenza di cattura di maggiore di 250.000 forme d'onda al secondo per riuscire a individuare i problemi intermittenti, la modalità di acquisizione FastFrame, che usa la segmentazione della memoria e garantisce una lunga durata di registrazione onde catturare lunghi periodi di tempo mantenendo sempre una risoluzione elevata.

La serie di oscilloscopi MSO/DPO5000 è composta da otto modelli con banda passante a partire da 350 GHz e 5 GS/s di frequenza di campionamento, fino a 2 GHz e 10 GS/s per applicazioni di fascia alta.

La capacità della memoria di acquisizione è compresa tra 12,5M (milioni di punti) e 250M.

Ogni modello ha 4 canali analogici, mentre i modelli a segnali misti (MSO) dispongono anche di 16 canali digitali.

La tecnologia di acquisizione e analisi DPX potenziata con FastAcq permette di vedere rapidamente i problemi presenti nei segnali sfruttando delle frequenze di acquisizione più rapide oggi disponibili negli strumenti di questa classe, fino a 2 GHz, e quindi usare più di 350 diverse combinazioni di trigger per catturare proprio l'evento di interesse al primo colpo.

La funzione Wave Inspector facilita invece l'analisi minuziosa e automatica di un'intera acquisizione, composta da fino a 250 milioni di campioni, per trovare gli eventi specificati dall’utente e contrassegnarli tutte le volte che si siano verificati, per identificare così rapidamente i momenti temporali dove si sono verificati i problemi.

Gli oscilloscopi Tektronix MSO/DPO5000 supportano 50 misure automatizzate, oltre e funzioni matematiche avanzate applicabili alle forme d’onda, istogrammi, statistiche ed altre funzioni integrate di analisi.

Tutti i 16 canali digitali dei modello MSO5000 a segnali misti permettono di eseguire analisi correlate nel dominio del tempo tra tutti i segnali, siano essi analogici, digitali od anche quelli dei bus seriali e paralleli.

La modalità di acquisizione a risoluzione elevata MagniVu permette di acquisire fino a 10.000 punti ad una frequenza fino a 16,5 GS/s (risoluzione di 60,6 ps). La modalità MagniVu risulta particolarmente utile per effettuare misure accurate nel tempo e per la caratterizzazione dei tempi di “setup” e “hold” delle forme d'onda, del clock, dei disallineamenti temporale del segnale (skew), nonchè per caratterizzare i glitch.

In opzione è disponibile il trigger e la decodifica dei bus seriali I2C, SPI, RS-232 e USB 2.0, ma anche tante funzionalità di misura specializzate, come l’analisi del jitter e del diagramma ad occhio, il controllo dei limiti tramite maschera, le misure di potenza e l'analisi dell memorie DDR.

Sonde passive a bassa capacità

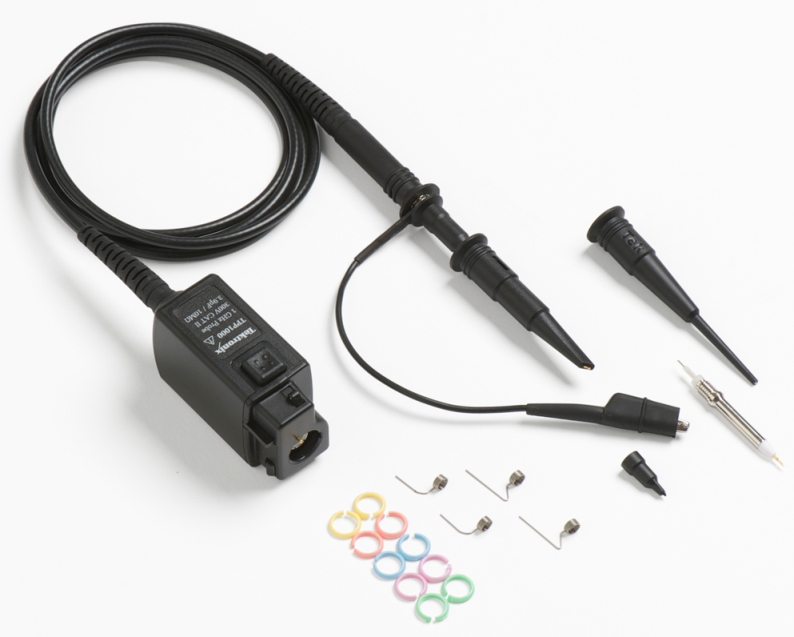

Sonde passive Tektronix ad alta impedenza e bassa capacitàLe rivoluzionarie sonde passive Tektronix TPP1000 e TPP0500 uniscono i vantaggi delle sonde passive, come elevata gamma dinamica in ingresso, robustezza meccanica e costi inferiori, a delle prestazioni simili a quelle di una sonda attiva.

Queste sonde di tensione passive ad alta impedenza (10 MΩ di resistenza di ingresso) limitano l’effetto perturbante sui circuiti perchè introducono un carico capacitivo di soli 3,9 pF, rilevato alla punta della sonda, un importante passo in avanti nella tecnologia delle sonde passive.

Inoltre, le sonde passive TPP1000 hanno una banda passante di ben 1 GHz, il doppio delle migliori sonde passive disponibili in prececenza.

Grazie al doppio della larghezza di banda e la metà del carico capacitivo rispetto a quelle del passato, le sonde della serie TPP consentono una cattura del segnale più accurata.

Le nuove sonde serie TPP sono fornite di serie con ogni oscilloscopio della serie MSO/DPO5000 e MSO/DPO4000B

Prezzi e disponibilità

I prezzi degli oscilloscopi Tektronix serie MSO/DPO5000 compresi di quattro sonde della nuova Serie TPP variano da 10.400€ a 25.000€

Ulteriori sonde TPP1000 e TPP500 sono disponibili al prezzo di 808€ e 534€ rispettivamente.
