Oscilloscopio Tektronix serie TDS2000CCon oltre 500.000 pezzi venduti, gli oscilloscopi Tektronix TDS2000 sono tra gli strumenti più venduti al mondo.

E' ora arrivata la terza serie di oscilloscopio TDS2000C caratterizzata da più modelli, più misure automatiche e prezzi più bassi.

Scopriamo tutte le novità, a partire dal prezzo, che parte da € 873 per il modello base da 2 canali a 50 MHz.

Molti degli oscilloscopi Tektronix TDS2000C hanno ora delle prestazioni aumentate rispetto a quelli analoghi della precedente serie TDS200B, inclusi due modelli che sono passati da 60 MHz a 70 MHz di banda passante, e due modelli che avevano una frequenza di campionamento di 1 GS/s, ora raddoppiata a 2 GS/s.

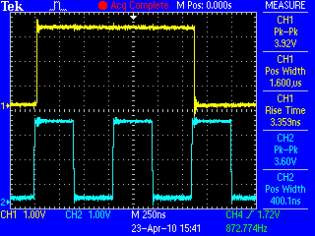

Misure automatiche su TDS2000CTutti i nuovi modelli TDS2000C sono facilmente collegabili tramite delle porte USB, dispongono di 16 misure automatiche, offrono la nuova funzionalità di test ai limiti, si usano in maniera intuitiva e dispongono di menu di aiuto integrati, oltre ad essere coperti dalla garanzia a vita.

PUBBLICITÀ

A differenza di altri oscilloscopi economici sul mercato, la frequenza di campionamento degli oscilloscopi Tektronix TDS2000C non si riduce quando si abilitano più canali, garantendo così che ciascun canale possa accuratamente catturare segnali compresi entro l’intera banda passante analogica dell’oscilloscopio.

Visto che in ogni momento il segnale è decisamente sovracampionato, almeno di 10 volte, si ha la certezza di poter osservare ogni dettaglio senza incertezze dovute a interpolazioni eccessive.

Misure automatiche e data logging

La semplice interfaccia di questi strumenti comprende alcune funzioni innovative per questa classe di strumenti, quali il menu di autoset, un sistema integrato di aiuto, una procedura guidata di verifica della sonda e la predisposizione ottimizzata dello strumento.

Le funzioni di misura speciali comprendono il triggering avanzato per catturare rapidamente degli eventi, associato con la disponibilità di funzioni matematiche avanzate, tra cui la FFT, e, adesso, fino a 16 misure automatizzate per effettuare rapidamente l’analisi dei principali parametri dei segnali.

Data logging su oscilloscopio TDS2000CLe nuove funzioni concepite per incrementare la produttività introdotte nella Serie TDS2000C, includono la registrazione dei dati (data logging) e le prove con maschera (limit testing).

Dopo avere predisposto le condizioni di trigger, la registrazione dei dati fa si che l’oscilloscopio memorizzi tutte le forme d’onda acquisite al verificarsi di quelle date condizioni di trigger, assieme assiame a una marca temporale (time stamp) in cui tale condizione si è verificata, archiviandole in una memoria USB per un periodo di tempo predefinito che può durare fino a 8 ore.

La funzione di registrazione dati può essere molto utile in tutte quelle applicazioni che richiedono di sorvegliare il funzionamento dei dispositivi in prova durante lunghi intervalli di tempo, ad esempio per la loro caratterizzazione ed il collaudo a fatica, mentre contemporaneamente si archiviano anche i risultati delle misure effettuate, per poterli analizzare successivamente.

Ideale per le applicazioni in produzione, la funzione di verifica dei limiti può essere usata per identificare rapidamente eventuali anomalie ed allertare un operatore sulla linea di produzione qualora il segnale in ingresso esca dai confini di una “maschera” predefinita. Senza questa funzione, gli operatori sarebbero costantemente costretti ad osservare lo schermo con attenzione ed a confrontare “ad occhio” i dati misurati con i valori di riferimento, magari riportati su di un foglio posto al loro fianco.

Nuove sonde passive a bassa capacità

Sonde dell'oscilloscopio Tektronix TDS2000CIn occasione del rinnovamento della gamma di oscilloscopio, Tektronix ha realizzato anche una nuova serie di sonde passive, che sono più piccole delle procedenti (testa da 3,8 mm) e hanno una minore capacità parassita (solo 12 pF).

Inoltre, caso più unico che raro per le sonde a basso costo, sono conformi alle più stringenti norme sulla sicurezza definite da UL (Underwriters Laboratories).

Caratteristiche e prezzi

Modello TDS2001C TDS2002C TDS2004C TDS2012C TDS2014C TDS2022C TDS2024C
Prezzo base € 873 € 1.060 € 1.600 € 1.280 € 1.900 € 1.820 € 2.240
Banda 50 MHz 70 MHz 70 MHz 100 MHz 100 MHz 200 MHz 200 MHz
Canali 2 2 4 2 4 2 4
Campionamento 500 Ms/s 1 Gs/s 1 Gs/s 2 Gs/s 2 Gs/s 2 Gs/s 2 Gs/s
Memoria 2,5 k 2,5 k 2,5 k 2,5 k 2,5 k 2,5 k 2,5 k



Insieme a tutti gli oscilloscopi Tektronix serie TDS2000C viene fornita gratuitamente una copia del software SignalExpress Limited Tektronix Edition di National Instruments.

Gli strumenti sono garantiti a vita, per almeno dieci anni, incluso parti di ricambio e manodopera.
