Interfaccia grafica modernissima e funzionale, perfetta per funzionare con il touchscreen da 10,1 pollici, ma anche un prezzo estremamente conveniente.

Sono queste le principali novità introdotte da Teledyne LeCroy nella sua nuova famiglia di oscilloscopi WaveSurfer 3000, una serie di strumenti disponibili con larghezza di banda da 200 MHz fino a 500 MHz, con una memoria di 10 Mpt/canale e una frequenza di campionamento fino a 4 GS/s.

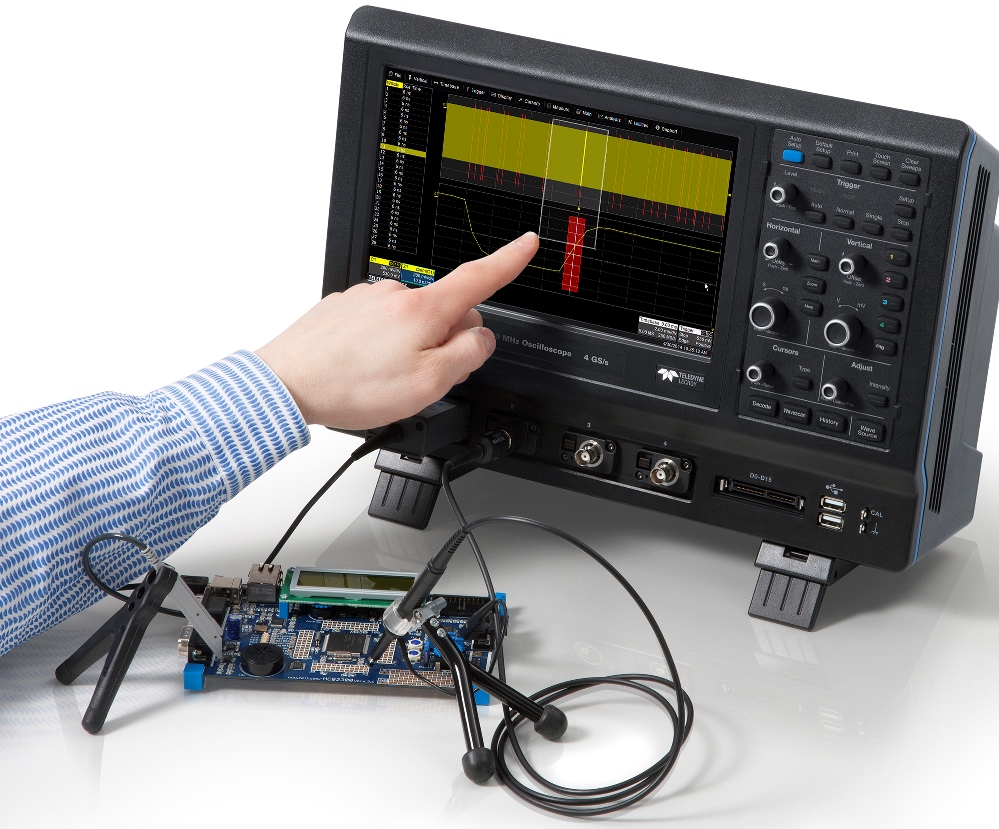

Si chiama MAUI la moderna interfaccia utente dei nuovi oscilloscopi Teledyne LeCroy WaveSurfer 3000, progettata per funzionare con il tocco, e che in precedenza era disponibile solo su oscilloscopi di fascia ben più alta. Oggi diventa alla portata di una ben più ampia fascia di utilizzatori, che ne possono sfruttare i benefici anche su strumenti disponibili con un prezzo base che parte da € 3000.

 La filosofia seguita da Teledyne LeCroy è di rendere più semplici e più comode possibile le attività tipiche del debug con gli oscilloscopio. La soluzione: meno interazioni con tasti e manopole, più interazioni con le dita sullo schermo.

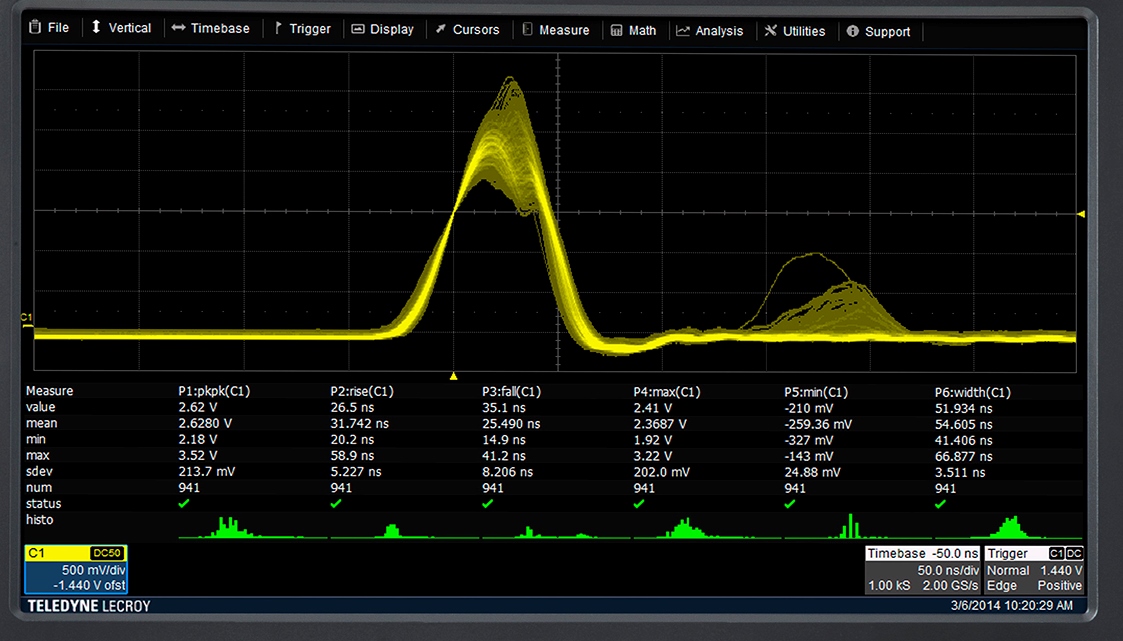

Ma anche una maggiore intelligenza intrinseca dello strumento, sia tramite la disponibilità di funzionalità di misura aggiuntive, dai canali digitali al generatore di funzioni, sia tramite il ridimensionamento automatico delle forme d'onda, la memoria segmentata, lo storico delle acquisizioni in automatico, la ricerca delle anomalie sul segnale e la generazione di report professionali premendo un tasto, l'analisi statistica sui segnali e un'ampia gamma di misure automatiche sulle forme d'onda.

La famiglia WaveSurfer 3000 è composta da quattro modelli di oscilloscopio, da 200 MHz a 2 o 4 canali, 350 MHz a 4 canali e 500 MHz a 4 canali. Inoltre, la larghezza di banda è aggiornabile anche successivamente all'acquisto, tramite un intervento in un centro di assistenza autorizzato.

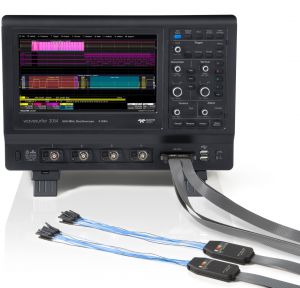

Alle funzionalità di base è inoltre sempre possibile aggiungere numerose opzioni di misura attivabili direttamente dall'utente. Con l'opzione MSO si ottengono 16 canali digitali supplementari con banda analogica di 125 MHz e campionamento a 500 Ms/s.

L'opzione per l'analisi di protocollo consente di decodificare fino a 2 segnali contemporaneamente che possono essere una combinazione di qualunque protocollo a qualunque velocità tra I2C, SPI, UART e RS-232, sui quali si possono impostare condizioni di trigger

Attivando il generatore di funzioni integrato WaveSource da 1 canale a 25 MHz, è possibile ottenere istantaneamente onde sinusoidali, quadre, triangolari, impulsi e rumore

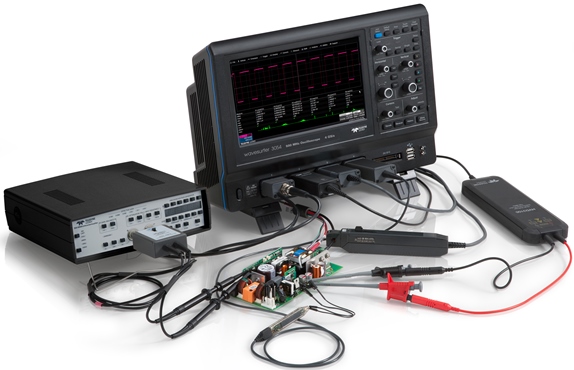

Per facilitare il debug di sistemi in cui convivono sistemi di controllo digitale e sistemi elettronici di potenza, l’avanzata interfaccia di gestione delle sonde attive offre una notevole flessibilità per la misura di segnali di corrente elevata e di segnali ad alta tensione, grazie alla disponibilità di un'ampia gamma di sonde differenziali.
