Oscilloscopio a campionamento Agilent DCA-X 86100DAgilent ha potenziato la sua piattaforma di oscilloscopi a campionamento (sampling) a banda larga dedicata alle applicazioni di ricerca e sviluppo nel campo delle comunicazioni digitali ad altissima velocità con il nuovo modello 86100D DCA-X.

La nuova versione dello strumento, che consente di analizzare segnali ripetitivi con una banda di fino a 80 GHz, mantiene la compatibilità con tutti i moduli di misura della serie DCA, e introduce numerose novità sia per quanto riguarda la velocità di misura e l'usabilità, sia per quanto riguarda le funzionalità di misura vere e proprie, con nuove opzioni dedicate a facilitare l'analisi dei bus seriali più veloci che sfruttano sistemi di equalizzazione del segnale sofisticati.

La piattaforma DCA si presta bene ad analizzare tutte le problematiche dei segnali digitali veloci con veloictà di linea che spaziano da 50 Mb/s fino a oltre 40 Gb/s, con la possibilità di inserire nello strumento "cassetti di misura" intercambiabili che supportano le più diffuse interfacce elettriche e ottiche con la possibilità di eseguire anche misure di riflettometria TDR/TDT e di analisi dei parametri S.

Tra le molte novità inserite nel nuovo modello 86100D DCA-X vi sono l'integrazione con l'opzione InfiniiSim-DCA delle funzioni di stima e rimozione dell'equalizzazione del segnale misurato (embedding e de-embedding) per tenere conto delle differenze tra segnale acquisito alla sonda e segnale visto dall'ingresso reale del ricevitore del dispositivo in prova.

L'interfaccia utente dello strunento è stata rinnovata con una nuova modalità vettoriale (Flex-DCA), che può essere utilizzata in alternativa a quella classica degli strumenti della serie DCA-J.

PUBBLICITÀ

Software di controllo da PC

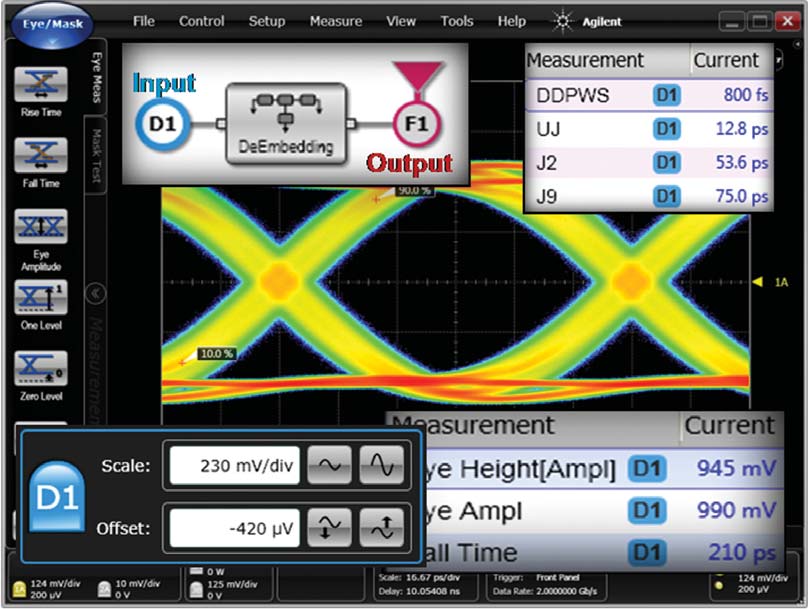

Software FlexDCA per controllo remoto e analisi con oscilloscopi Agilent serie DCA

La nuova opzione software N1010A FlexDCA da installare su un qualunque PC permette di controllare da remoto gli oscilloscopi e analizzatori ad alta velocita della della famiglia Agilent 86100C/D DCA per sfuttare un'interfaccia utente più efficace e personalizzabile per eseguire le misure con diagrammi ad occhio e analisi di jitter avanzate.

Inoltre, installando l'ulteriore opzione N1010A SIM è possibile potenziare ulteriormente le funzioni specifiche di analisi sui segnali veloci che utilizzano tecniche di equalizzazione avanzate stimando e rimuovendo dalle misure gli effetti di enfasi e deenfasi inseriti volutamente dal progettista nella catena di trattamento del segnale.
