Il software Frequency Response Analysis (FRA) per gli oscilloscopi Teledyne LeCroy facilita la valutazione delle prestazioni e della stabilità degli alimentatori.

Il software supporta due test fondamentali: la risposta del circuito di controllo (analisi di Bode) e il rapporto di reiezione dell'alimentazione (PSRR), eliminando la necessità di ricorrere a un analizzatore di reti tradizionale nelle prime fasi della progettazione.

Il software misura l'ampiezza e la fase in punti chiave del circuito su un intervallo di frequenze di iniezione definito dall'utente, calcolando il margine di guadagno e il margine di fase per indicare rapidamente se il dispositivo funziona entro i limiti e, in caso contrario, qual è il margine di miglioramento.

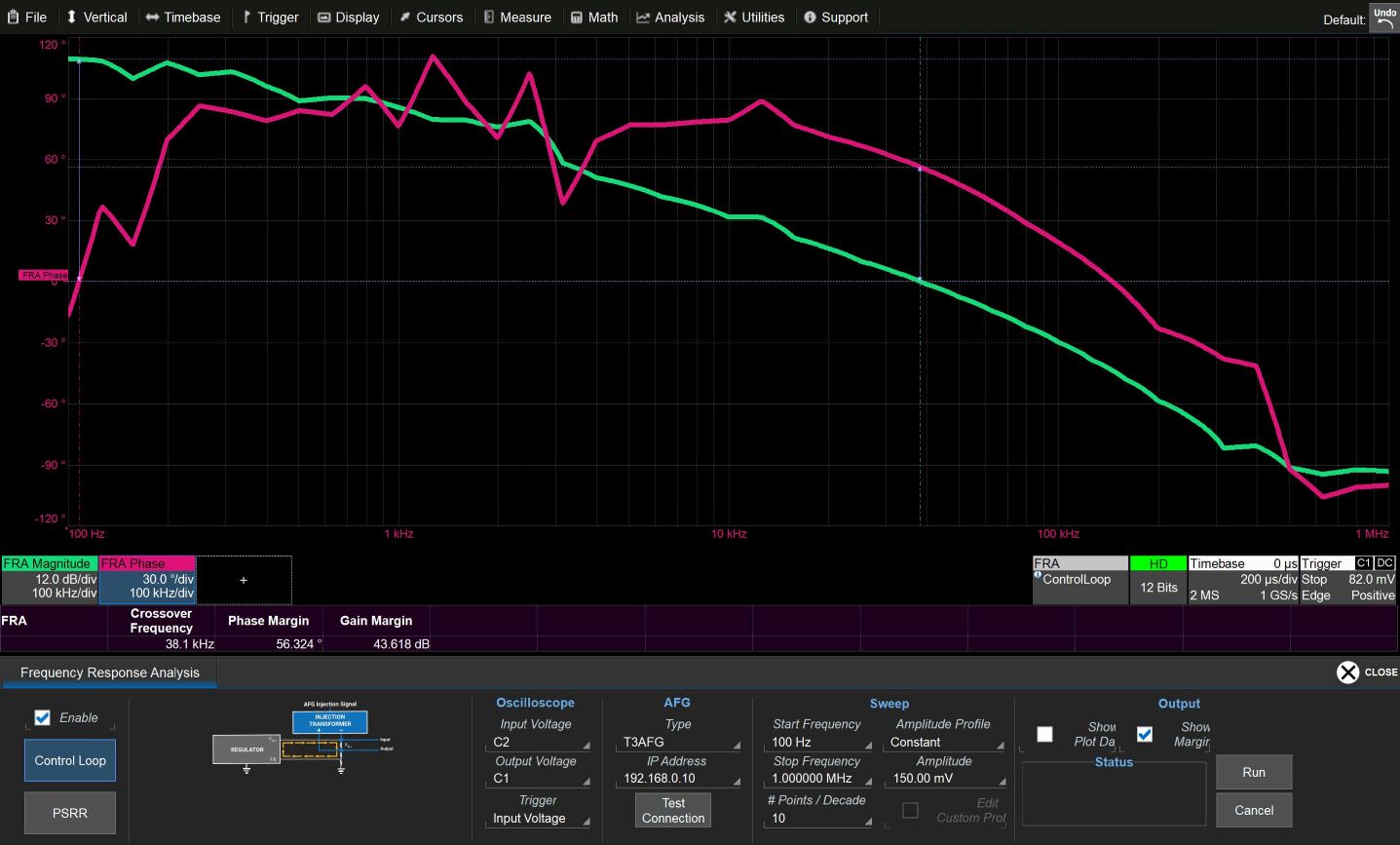

Diagramma di ampiezza e fase della risposta in frequenza con i marker che indicato i margini

L'utilizzo del software FRA è molto semplice. Basta scegliere tra il test del circuito di controllo o quello del PSRR, collegare l'oscilloscopio e un generatore di forme d'onda al dispositivo in prova (DUT), create i segnali di iniezione nell'interfaccia utente dell'oscilloscopio e premere “RUN”.

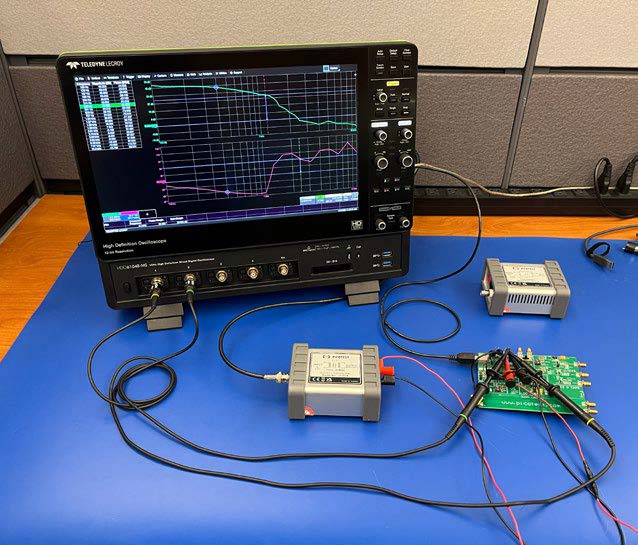

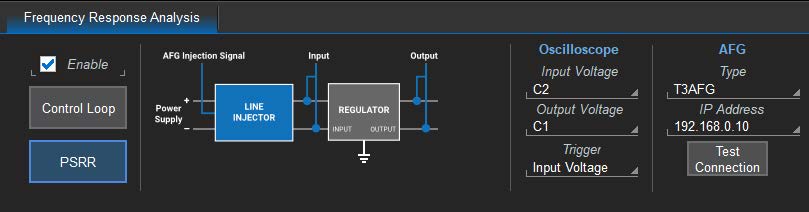

Configurazione della misura del PSSR e della stabilità dell'anello di controllo degli alimentatori

È possibilere creare qualsiasi segnale di iniezione desiderato caricando parametri di frequenza e ampiezza personalizzati nella tabella dei profili personalizzati sull'oscilloscopio.

Un kit di accessori opzionale, FRA-BUNDLE, include tutti i trasformatori e i cavi essenziali necessari per l'analisi della risposta in frequenza, fornendo una soluzione completa per la caratterizzazione della stabilità dell'alimentatore.
