Le applicazioni dell'elettronica di potenza — dagli inverter trifase agli alimentatori switching, fino ai sistemi fotovoltaici e ai convertitori DC-DC — richiedono strumenti di misura in grado di operare in ambienti ad alto rumore in modalità comune, mantenendo precisione e sicurezza.
Teledyne LeCroy propone la serie di sonde differenziali HVD3000A, progettata per semplificare queste misure grazie a un elevato CMRR (Common-Mode Rejection Ratio) su un'ampia banda di frequenza.
La famiglia di sonde HVD3000A comprende modelli con classificazione di sicurezza da CAT I a CAT III e con tensione massima di lavoro a 1 kV, 2 kV e 6 kV, coprendo applicazioni dai sistemi switching a 120/240 V fino agli apparati di classe 5 kV.

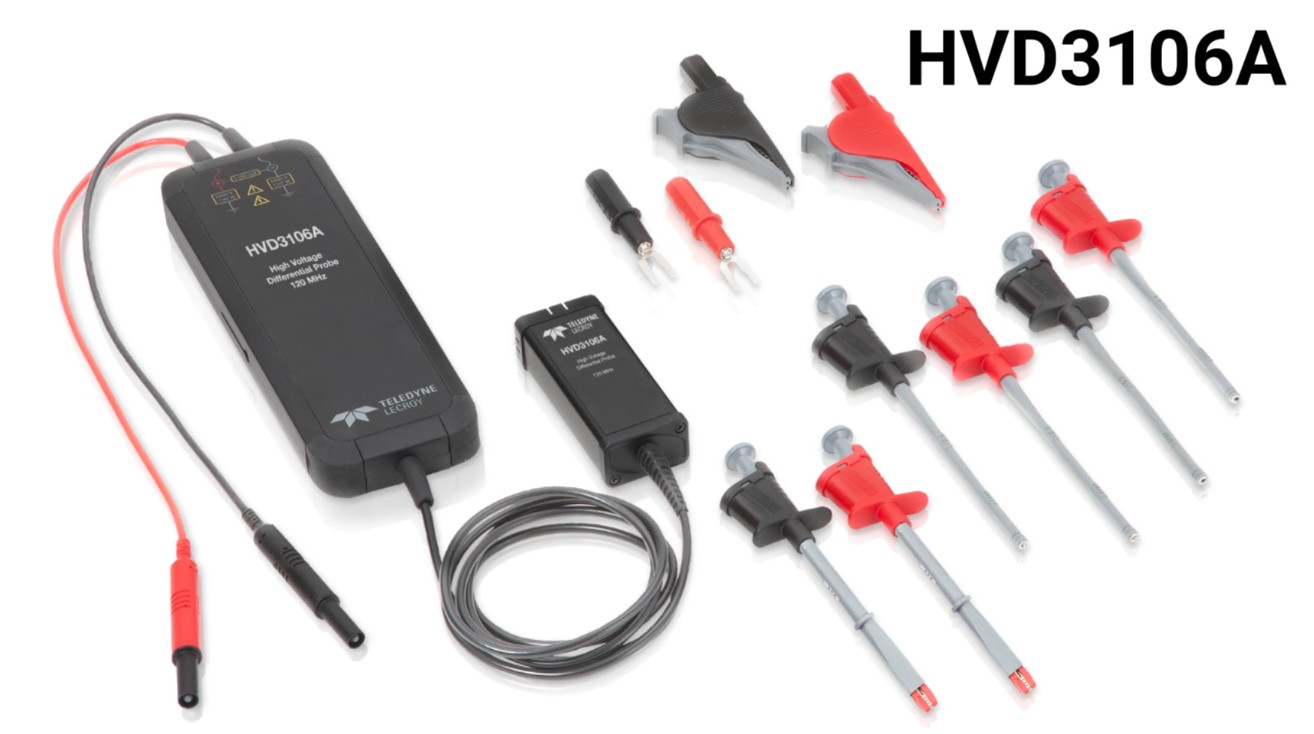

Sonda Teledyne LeCroy LeCroy HVD3106A completa di accessoriLa serie HVD310xA, disponibile con banda da 25 a 120 MHz, è una sonda con rating da 1 kV in grado di servire l'intero range di tensione di classe 600 V trifase, con range differenziale di 1500 V e capacità di misura dell'overshoot fino a 2000 Vpk.
Al vertice della gamma, la sonda HVD3605A è classificata per 6000 Vrms e 8485 V (DC + picco AC), consentendo la misura su bus DC, linea AC e uscite PWM di inverter/drive fino a 4160 V di apparato, con capacità di overshoot fino a 7600 Vpk.
Per le applicazioni negli inverter fotovoltaici, i modelli HVD3220 e HVD3206A sono certificati a 1500 Vdc secondo lo standard IEC/EN 61010-031:2015, con range differenziale garantito di 2000 Vpk. Il modello HVD3220 offre una banda di 400 MHz e un'accuratezza di guadagno fino a 0,35%, rendendola adatta anche a misure su convertitori DC-DC ad alta potenza con tensioni di modo comune superiori a 500 Vdc.

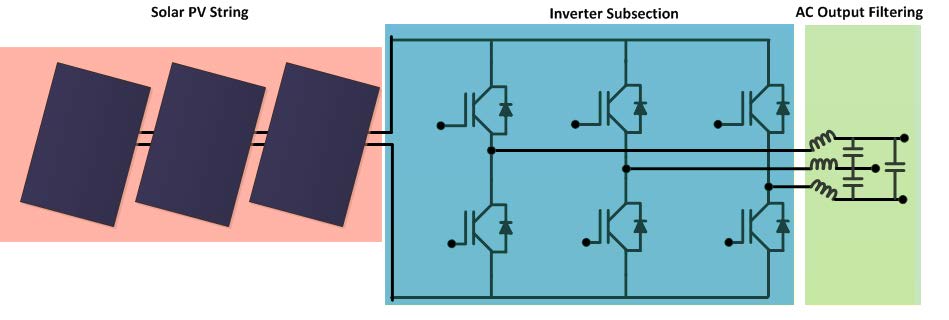

Le sonda HVD3220 e HVD3206A possono misurare tensioni continue fino a 2000 V, come richiesto nella verifica degli impianti fotovoltaici
Tutti i modelli della serie garantiscono un'accuratezza di guadagno dell'1% (0,35-0,7% per la HVD3220) e dispongono della funzione AutoZero con disconnessione automatica, che consente di calibrare le derive di offset senza rimuovere i puntali dal dispositivo in prova.
L'interfaccia ProBus fornisce alimentazione e comunicazione alla sonda, eliminando la necessità di alimentatori o batterie separate, e seleziona automaticamente l'attenuazione in base all'impostazione di guadagno (V/div) dell'oscilloscopio, mantenendo così la sonda nel range di misura ottimale.

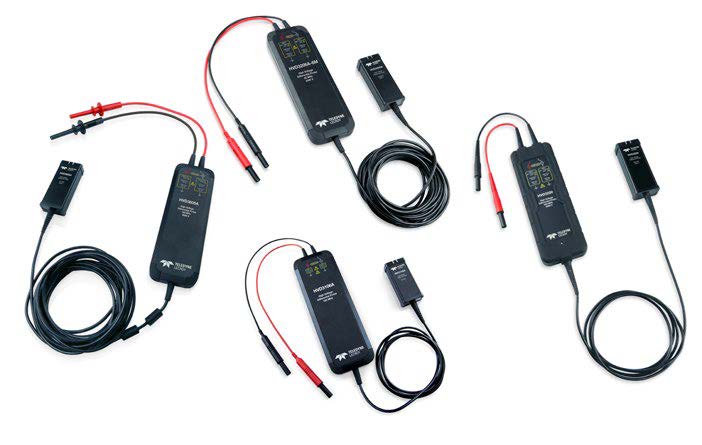

Le sonde HVD3000A sono compatibili con un'ampia gamma di oscilloscopi grazie all'interfaccia ProBus e sono disponibili in versione con cavo standard da 2 metri o, per i modelli che lo prevedono, in versione con cavo da 6 metri (suffisso "-6M"), oltre a varianti senza accessori (NOACC) per un contenimento dei costi quando si dispone già della dotazione di puntali e pinze.
