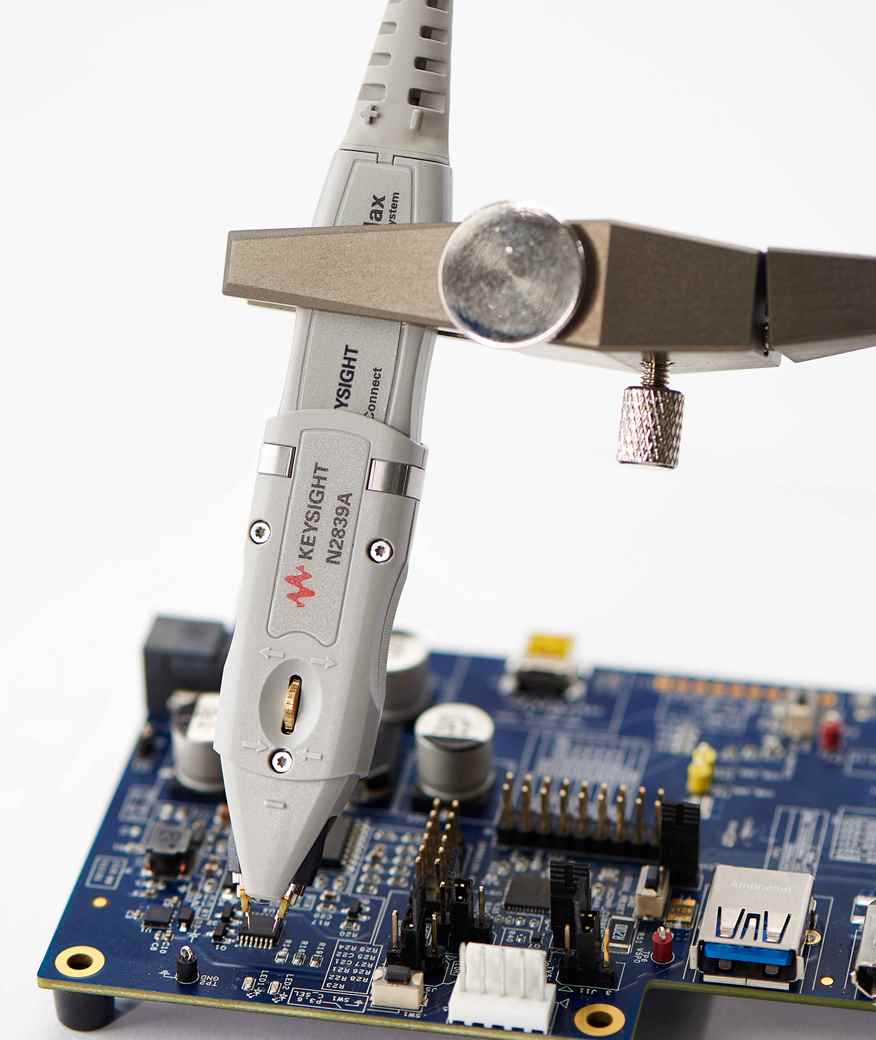

Keysight Technologies ha introdotto una nuova testa per sonde differenziali utilizzabile insieme ai suoi amplificatori della serie InfiniiMax I/II con l'obiettivo di garantire la stessa accuratezza tipica di misura ottenibile con i terminali a saldare quando si utilizza invece una comoda sonda impugnabile a mano.

Quando si utilizza la nuova testa per sonde Keysight N2839A insieme all'amplificatore modello InfiniiMax II 1169A, la catena di misura garantisce una larghezza di banda di ben 12 GHz.

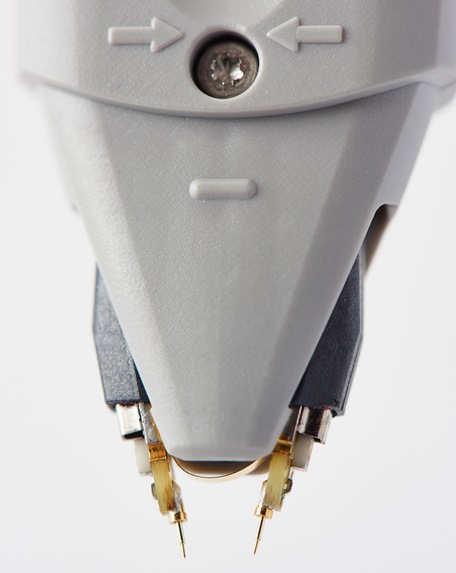

I terminali a molla posti sulla punta delle sonda N2839A garantiscono un collegamento affidabile al dispositivo in prova. La loro spaziatura può essere regolata tra 0 mm e 3 mm utilizzando una piccola vite. Inoltre, in caso di danneggiamento accidentale, i terminali possono sostituiti facilmente.

Il collegamento a molla verso massa è a bassa induttanza per garantire una risposta in frequenza della sonda stabile in qualunque condizione operativa.

A differenza delle comuni sonde dello stesso tipo, il modello N2839A offre un bassissimo carico verso il circuito da misurare. Si tratta di una caratteristica fondamentale soprattutto nelle misura sui segnali più veloci. dove spesso il carico capacitivo visto alla punta della sonda diventa il fattore determinante del carico complessivo offerto dalla sonda stessa.

Infatti, più alta è la capacità di ingresso, maggiore è il carico introdotto dalla sonda nel circuito dove è inserito il circuito in prova, con conseguenze negative sull'accuratezza delle misure.

La sonda N2839A ha una capacità di ingresso di soli 0,21 pF, un valore analogo a quello garantito dalle sonde con terminali a saldare, minimizzando l'influenza della presenza della sonda sui segnali ad alta velocità che si intendono misurare.
