Diodes Incorporated ha ampliato di sensori commutatori latch ad effetto Hall conformi alle norme automobilistiche AH371xQ tipicamente utilizzati in applicazioni di controllo dei motori che richiedono il funzionamento a soglie magnetiche molto basse e comportamenti di commutazione bipolari.

Caratterizzato da un design proprietario con piastra Hall, il nuovo modello AH3711Q può essere utilizzato per il controllo di motori in corrente continua senza spazzole (BLDC), il pilotaggio di valvole, con encoder rotativi lineari e incrementali e per gestire funzioni di rilevamento della posizione.

Le applicazioni automobilistiche includono l'alzacristalli elettrico e il movimento del tetto apribile, i meccanismi di apertura/chiusura del portellone posteriore, i motori di regolazione dei sedili, le ventole di raffreddamento, le pompe dell'acqua/dell'olio e la misurazione della velocità.

I punti di intervento (B_OP) e rilascio (B_RP) basati sull'intensità del campo magnetico rilevato dal sensore AH3711Q, che coprono un intervallo ±10 Gauss, offrono una maggiore flessibilità di posizionamento del sensore rispetto all'oggetto da rilevate. L'elevata sensibilità consente di rilevare campi magnetici più deboli, permettendo l'utilizzo di magneti più piccoli ed economici per ridurre le dimensioni del sistema e il costo totale della distinta base (BOM). Il maggiore margine magnetico consente inoltre una drastica riduzione del ciclo di lavoro, abbassando il consumo energetico e prolungando la durata della batteria.

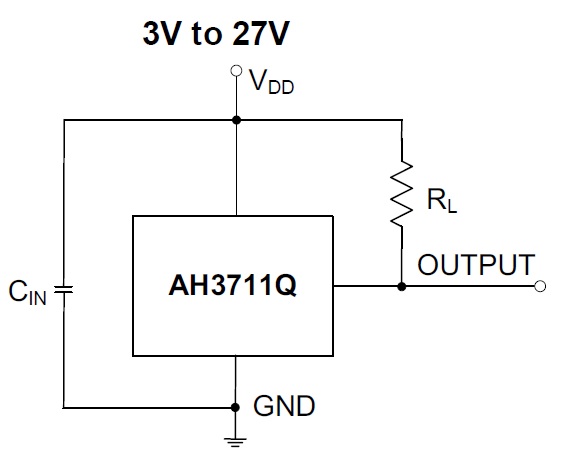

Circuito applicativo tipico del sensore latch Diodes AH3711Q L'uscita singola a drain aperto può essere attivata dalla vicinanze di un polo sud con un'intensità sufficiente e disattivata dal polo nord con un'intensità sufficiente. Quando la densità di flusso magnetico (B) perpendicolare al contenitore è superiore al punto di funzionamento (B_OP), l'uscita viene attivata (portata a livello basso). L'uscita rimane bloccata fino a quando la densità di flusso magnetico non si inverte e diventa inferiore al punto di rilascio (B_RP).

Per migliorare l'affidabilità del sistema, il sensore latch ad effetto Hall può funzionare con una tensione di alimentazione nell'intervallo da 3 V a 27 V. Il dispositivo integrato è dotato di un diodo di blocco inverso con un limitatore Zener sull'alimentazione, mentre l'uscita dispone di un limitatore di sovracorrente e di un limitatore Zener. Questa combinazione di componenti integrati garantisce un'eccellente protezione contro cali di tensione di carico a 40 V, inversione di polarità e cortocircuiti. L'ampio intervallo di tensione di ingresso, unito a un elevato grado di protezione ESD (8 kV HBM e 1 kV CDM), migliora ulteriormente la robustezza del dispositivo in ambienti difficili.

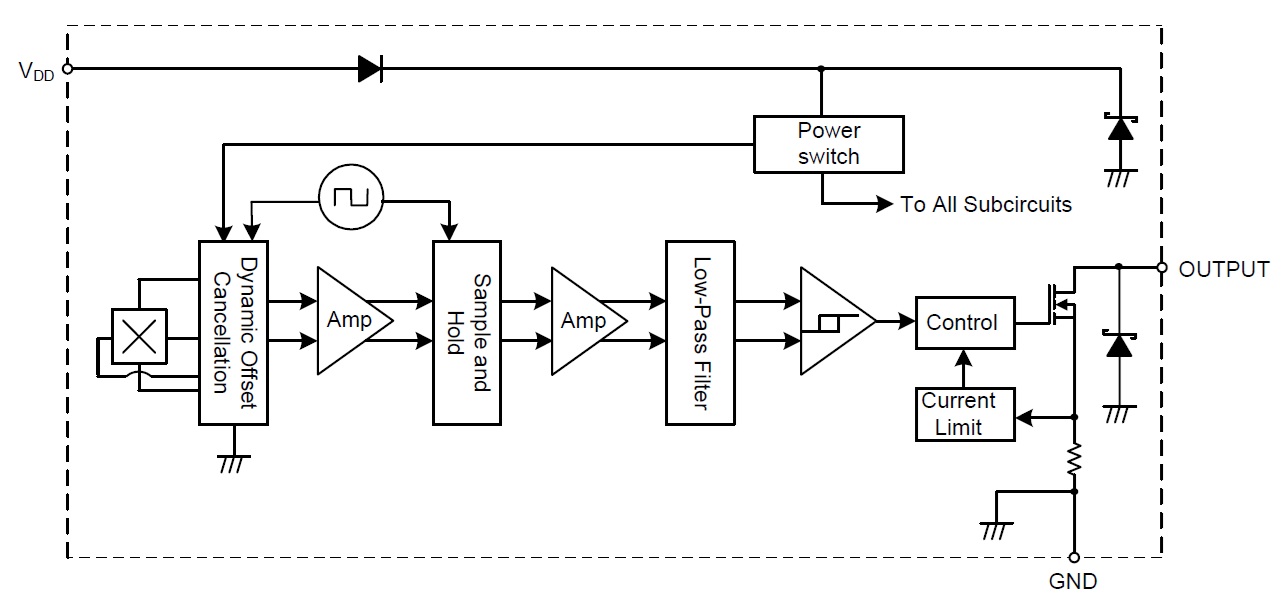

Diagramma a blocchi del sensore magnetico latch integrato Diodes AH3711Q con uscita a drain aperto

Il dispositivo presenta inoltre un design stabilizzato da chopper, che riduce al minimo la deriva del punto di commutazione nell'intero intervallo di temperatura da -40 °C a +150 °C e fornisce un'elevata resistenza alle sollecitazioni fisiche durante l'assemblaggio del PCB. Ciò mitiga gli effetti delle variazioni termiche e migliora l'immunità ai campi magnetici parassiti. Il tempo di accensione è tipicamente di 13 µs, il che aiuta a evitare guasti a livello di sistema. Le uscite a drain aperto offrono una maggiore flessibilità di pull-up esterno per tensioni superiori o inferiori alla tensione di alimentazione.
