Il magnetometro 3D MLX90391 di Melexis è un sensore integrato a basso consumo di corrente progettato per applicazioni ad alto volume con severi vincoli di costo.

Offrendo una flessibilità di configurazione dinamica e ampie gamme selezionabili, il dispositivo garantisce ai contatori intelligenti una protezione molto robusta contro le manomissioni, fino a intensità di campo magnetico di 500 mT.

Oltre alle applicazioni di misurazione dei consumi delle utenze, questo sensore estremamente compatto offre una soluzione senza contatto ottimale per aggiornare i controlli rotativi, lineari e HMI (interfaccia uomo-macchina) nei dispositivi per la casa intelligente e negli elettrodomestici.

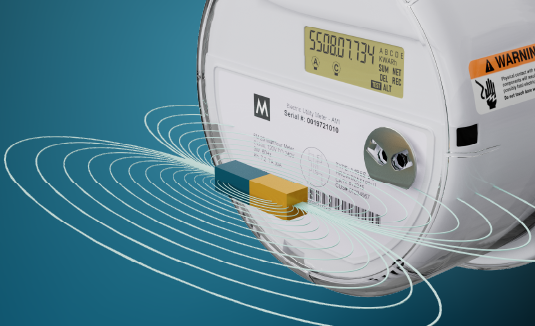

Il sensore Melexis MLX90391 rileva facilmente la presenza di magneti esterni usati nel tentativo di manomettere le letture dei consumi

La protezione contro le manomissioni (anti-tamper) è diventata un requisito di progettazione critico nel settore dello smart metering, laddove i produttori devono rilevare la presenza di potenti magneti esterni utilizzati per interferire con il funzionamento dei contatori, senza aumentare i costi di sistema né la complessità del progetto.

Per rispondere a questa specificha esigenza, il sensore MLX90391 basato sulla tecnologia di rilevamento Hall verticale di Melexis offre un rapporto costo-prestazioni ideale, combinando un'architettura digitale flessibile, un funzionamento a basso consumo e un'integrazione estremamente compatta per la diffusione su larga scala nei contatori.

Funzionalità del sensore di campo magnetico MLX90391

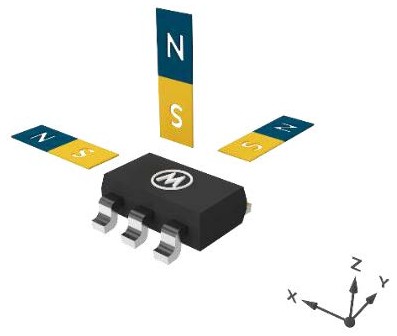

Il sensore Melexis MLX90391 è un magnetometro a 3 assiIl dispositivo misura i campi magnetici lungo tre assi. Consente ai progettisti di selezionare intervalli compresi tra ±65 mT, ±130 mT, ±260 mT e ±520 mT, consentendo al medesimo circuito integrato di gestire sia la misurazione precisa della posizione sia il rilevamento anti-manomissione ad alto campo.

Per i clienti che utilizzano già magnetometri alternativi, il sensore MLX90391 offre inoltre un percorso di migrazione diretta. Il suo package standard TSOT23-6L, con piedinatura corrispondente e la consueta interfaccia digitale compatibile con I²C, consente una semplice sostituzione "drop-in" pin-to-pin, riducendo le attività di riprogettazione del PCB, i costi di qualificazione e i tempi di immissione sul mercato. In questo modo i produttori possono rafforzare più facilmente le capacità anti-manomissione preservando il layout compatto dei moduli e i processi di produzione ad alto volume esistenti.

Il sensore MLX90391 integra le funzioni digitali necessarie per una progettazione di sistema pratica e a basso consumo, tra cui un'uscita digitale a 16 bit per i dati magnetici e di temperatura, modalità selezionabili in fase di esecuzione, assi magnetici selezionabili individualmente e un filtro digitale configurabile integrato.

Tre modalità di wake-up su variazione/interruzione permettono all'intero sistema di rimanere in modalità di sospensione profonda fino a quando l'IC non rileva un cambiamento definito del campo magnetico, mentre l'uscita data-ready e la misurazione sincronizzata esternamente supportano il coordinamento con il microcontrollore (MCU) nelle architetture di rilevamento più complesse. Con una modalità di spegnimento di 5 nA, un intervallo di alimentazione da 1,7 V a 3,6 V e un funzionamento a temperatura ambiente da -40 °C a 125 °C, il dispositivo è ideale per nodi di rilevamento compatti a funzionamento ciclico, anche in ambienti applicativi gravosi.
