I moderni sistemi elettronici continuano a spingere i limiti delle prestazioni, dell’efficienza e dell’integrazione. Gli acceleratori per l'intelligenza artificiale elaborano enormi quantità di dati in tempo reale, l’elettronica automobilistica combina il calcolo ad alte prestazioni con sistemi di sensori sempre più complessi, i controllori industriali gestiscono sofisticati processi di automazione e le infrastrutture di comunicazione devono gestire in modo affidabile velocità di trasmissione dati in costante crescita.
Sebbene questi sviluppi siano spesso associati a processori più veloci, tecnologie avanzate dei semiconduttori e livelli più elevati di integrazione, un fattore altrettanto importante rimane in gran parte invisibile: la capacità di fornire un'alimentazione pulita, stabile e affidabile. Questo è il ruolo dell’integrità dell’alimentazione (PI, Power Integrity), una disciplina che si è evoluta da una considerazione secondaria in fase di progettazione a un requisito fondamentale in molti settori dell’elettronica moderna.
L’evoluzione dei dispositivi a semiconduttori ha cambiato radicalmente i requisiti di erogazione di potenza. Le tensioni di alimentazione sono diminuite per migliorare l’efficienza, mentre processori, FPGA, ASIC e altri dispositivi ad alte prestazioni richiedono correnti transitorie sempre più elevate poiché passano rapidamente da uno stato operativo all’altro.
Man mano che i margini di tensione si riducono, disturbi quali il ripple, il calo di tensione transitorio e il rumore di commutazione ad alta frequenza possono compromettere i margini temporali, aumentare il jitter, corrompere i dati o persino causare guasti intermittenti del sistema. Queste sfide si estendono a numerose applicazioni. I server per l'IA e gli acceleratori dei data center combinano linee di alimentazione a bassa tensione e alta corrente con rapidi cambiamenti di carico da parte di CPU, GPU e processori di IA.
Nell’elettronica automobilistica, le centraline elettroniche (ECU), i controller ADAS, i radar e le telecamere devono funzionare in modo affidabile nonostante i carichi dinamici, il rumore dei convertitori DC/DC e i disturbi sulla rete di alimentazione del veicolo.
Nell’automazione industriale e nella robotica, processori, FPGA, sensori e interfacce di comunicazione operano spesso in prossimità di alimentatori a commutazione e azionamenti per motori, rendendo essenziale un’alimentazione pulita per garantire un'eleborazione affidabile dei dati, un rilevamento accurato e una comunicazione deterministica.
Le telecomunicazioni e le infrastrutture wireless affrontano sfide simili, poiché il rumore nelle linee di alimentazione può introdurre jitter, degradare la qualità del segnale o causare modulazioni indesiderate nei convertitori di dati ad alta velocità e nei circuiti RF.
Anche le applicazioni a bassa potenza possono essere altamente sensibili. La strumentazione medica e i sistemi di misurazione di precisione devono spesso rilevare segnali analogici molto piccoli, dove il rumore dell’alimentazione può influenzare direttamente l’accuratezza delle misurazioni e le prestazioni del sistema.

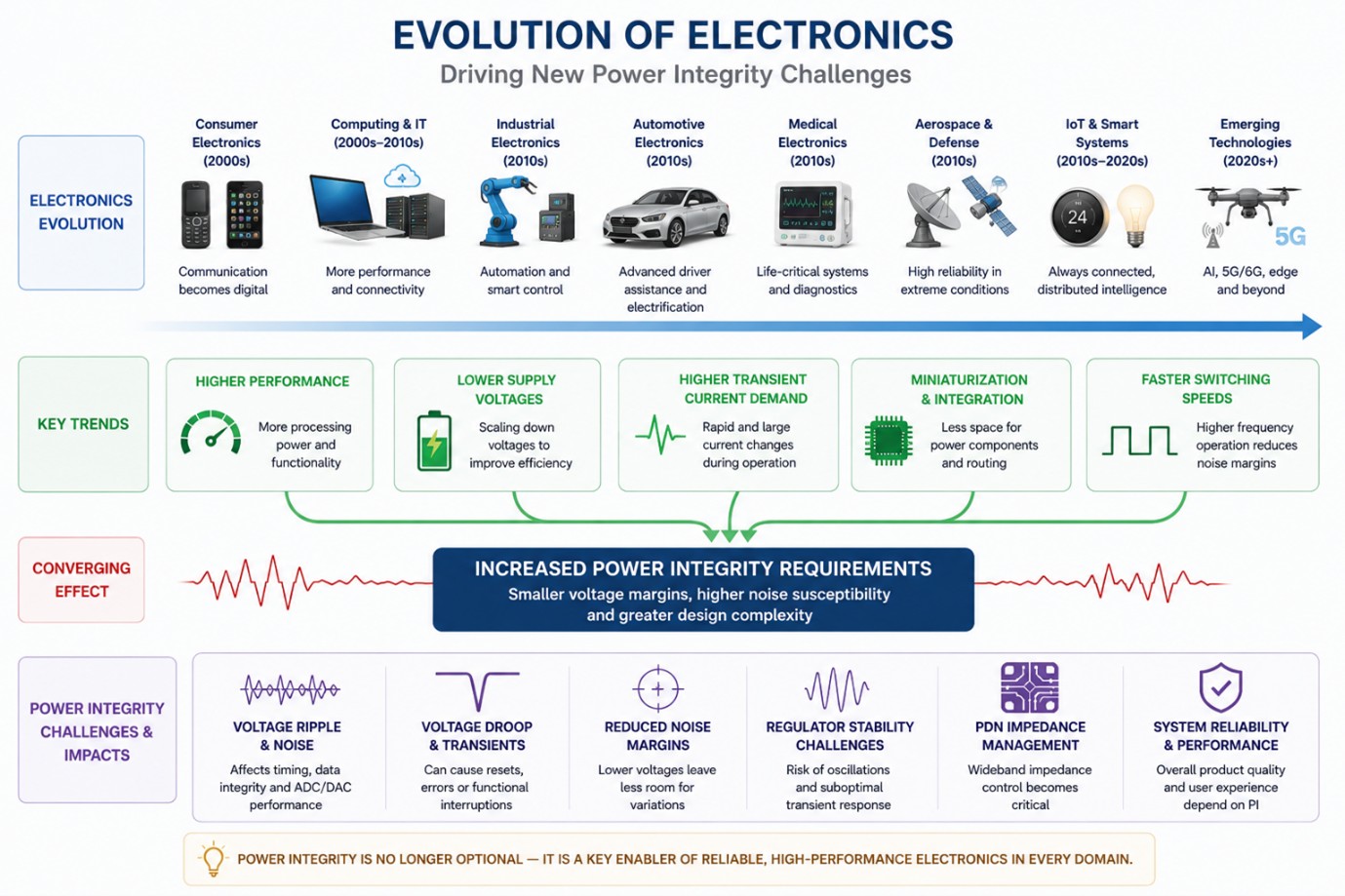

Fig. 1: L’evoluzione dell’elettronica moderna e le conseguenti sfide relative alla Power Integrity. (Generata dall’IA)
L’integrità dell’alimentazione va quindi oltre la semplice generazione di una tensione continua regolata. Comprende la progettazione, l’ottimizzazione e la convalida dell’intero percorso di erogazione dell’alimentazione, dal modulo regolatore di tensione (VRM, Voltage Regulator Module) attraverso la rete di distribuzione dell’alimentazione (PDN, Power Delivery Network) fino ai circuiti integrati.
I progettisti devono bilanciare diversi obiettivi: ridurre al minimo l’ondulazione residua (ripple) mantenendo una risposta ai transitori veloce, mantenere bassa l’impedenza della rete PDN nell’intervallo di frequenza rilevante, garantire la stabilità del regolatore e controllare il rumore di commutazione per soddisfare i requisiti funzionali e di compatibilità elettromagnetica (EMC).
Il layout del PCB, i piani di alimentazione e di massa, la selezione e il posizionamento dei condensatori di disaccoppiamento, gli effetti parassiti delle interconnessioni e la sequenza di alimentazione sono tutti fattori importanti che influenzano la qualità dell'alimentazione erogata. La presenza di più linee di alimentazione (rail) a tensione diversa e le interazioni tra regolatori e carichi aggiungono ulteriore complessità. Poiché questi fattori sono interconnessi, l’integrità dell’alimentazione rappresenta un problema di ottimizzazione a livello di sistema piuttosto che un'attività isolata relativa a un singolo alimentatore.
Una strategia di integrità dell’alimentazione di successo combina una progettazione robusta con una validazione completa. La simulazione e un’attenta architettura di alimentazione consentono di identificare potenziali punti deboli, mentre le misurazioni in laboratorio verificano le prestazioni in condizioni operative realistiche.
I carichi effettivi possono differire in modo significativo dalle ipotesi di progettazione semplificate. Un processore che entra in uno stato di elaborazione intensiva, un radar automobilistico che avvia un ciclo di misurazione, un FPGA che attiva più blocchi di elaborazione o un controller del motore che modifica le condizioni operative possono tutti generare rapide variazioni nella richiesta di corrente.
I progettisti devono pertanto utilizzare tecniche di misurazione complementari per valutare i diversi aspetti dell’erogazione di potenza.
Una delle tecniche di validazione più fondamentali è la misurazione della risposta ai transitori di carico.
Applicando un gradino di carico controllato tramite un carico elettronico, si può valutare l’efficacia con cui il regolatore di tensione e la rete di distribuzione dell’alimentazione mantengono la regolazione della tensione durante rapidi cambiamenti nella richiesta di corrente.
Il comportamento risultante in termini di sottoelongazione (undershoot), sovraelengazione (overshoot) e recupero (recovery) della tensione fornisce informazioni dirette sulla risposta dinamica del sistema di erogazione dell’alimentazione.
La rilevanza pratica varia a seconda dell’applicazione. In una scheda acceleratrice AI, la misurazione può riprodurre rapide transizioni tra carichi computazionali bassi e alti. In una centralina automobilistica (ECU), può aiutare a valutare la risposta quando i processori, le interfacce di comunicazione o altri sottosistemi si attivano. In un sistema di controllo industriale, i test transitori possono rivelare se l’alimentazione rimane stabile quando i carichi di elaborazione o di I/O cambiano bruscamente. L’obiettivo è lo stesso: garantire che la tensione al carico rimanga entro i limiti operativi specificati in condizioni dinamiche.

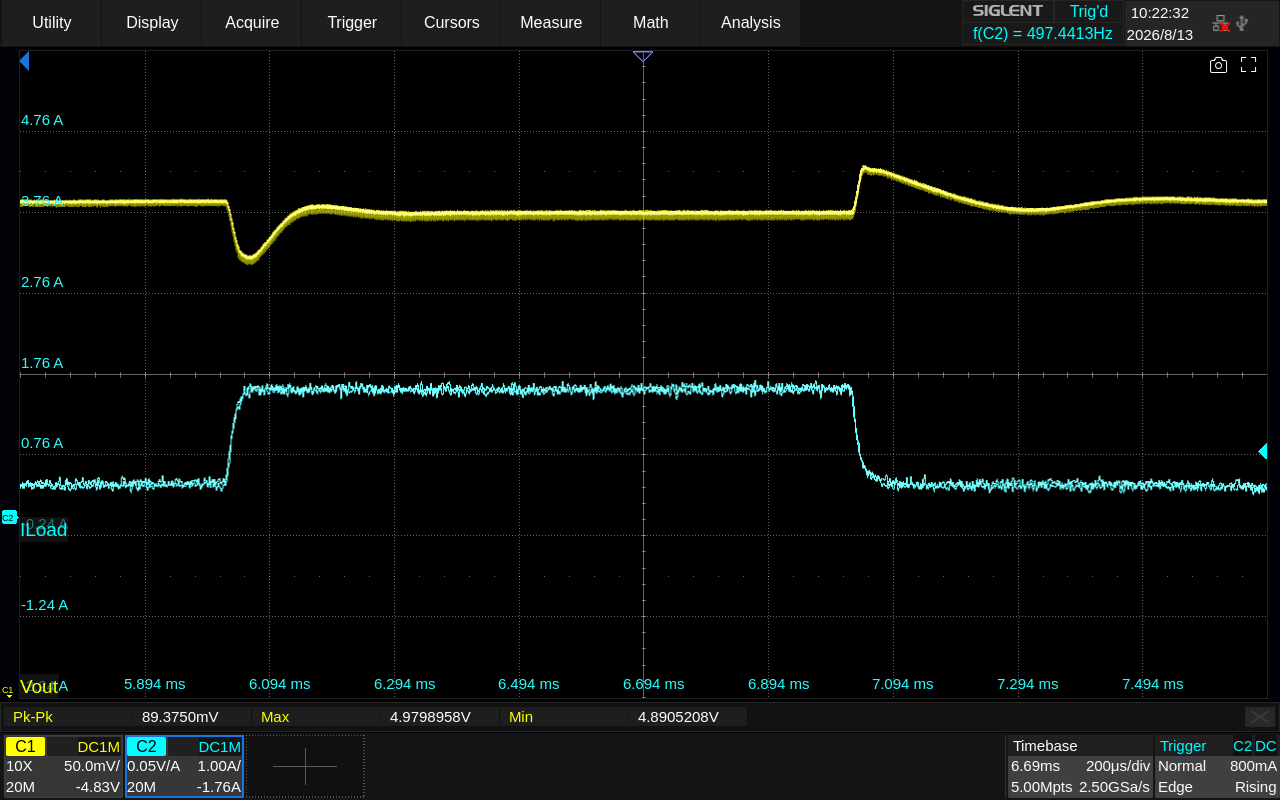

Fig. 2: Risposta transitoria del carico a seguito di un gradino di variazione del carico controllato
Mentre le misurazioni transitorie caratterizzano le prestazioni dinamiche, l’analisi delle linee di alimentazione e del ripple valuta la qualità della tensione di alimentazione durante il funzionamento.
Le moderne linee di alimentazione sulle schde possono essere affette da ondulazioni indesiderate (ripple) dovuta a commutazione, armoniche, rumore digitale accoppiato e altri disturbi. La misurazione di questi piccoli segnali sovrapposti a una tensione di alimentazione in corrente continua richiede una risoluzione dell’oscilloscopio sufficiente, un basso rumore di misura e sonde appropriate.
L’analisi FFT fornisce ulteriori informazioni sul contenuto spettrale della tensione di alimentazione e può rivelare frequenze di commutazione dominanti, armoniche e altre componenti spettrali. Ciò è particolarmente rilevante nei casi in cui la qualità dell’alimentazione interagisce direttamente con circuiti sensibili.
In una piattaforma di comunicazione RF, il rumore di alimentazione può influire su sintetizzatori, convertitori di dati o stadi RF. Nelle apparecchiature di misura di precisione, può influenzare i front-end analogici e le prestazioni degli ADC. Nei sistemi radar o di sensori per il settore automobilistico, le componenti spettrali indesiderate possono potenzialmente propagarsi nei percorsi sensibili di elaborazione del segnale.
Le misurazioni sulle linee di alimentazione aiutano quindi i progettisti ad andare oltre la semplice verifica della correttezza della tensione DC e a determinare quanto tale tensione sia effettivamente pulita nel punto in cui serve.

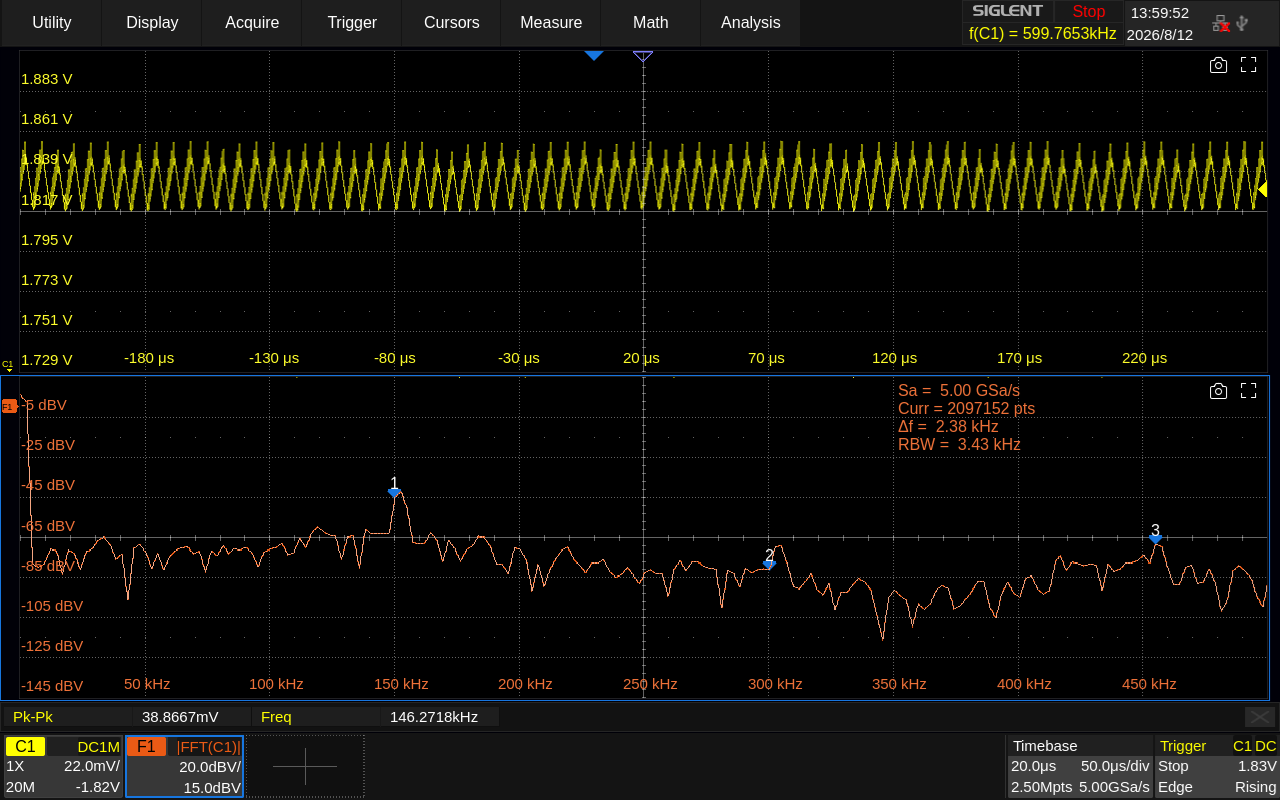

Fig. 3: Ondulazione residua e rumore analizzati nel dominio del tempo e della frequenza
Un rail di alimentazione può apparire stabile durante il normale funzionamento pur presentando un margine di stabilità insufficiente.
L’analisi nel dominio della frequenza, tipicamente rappresentata da un diagramma di Bode, svolge quindi un ruolo importante nella verifica del comportamento del regolatore.
La frequenza di crossover del guadagno fornisce un’indicazione della larghezza di banda del circuito di controllo, mentre il margine di fase offre informazioni sulla stabilità relativa.
Queste misure aiutano i progettisti a verificare se il regolatore risponde con sufficiente rapidità alle variazioni di carico senza diventare instabile o creare oscillazioni eccessive. Ciò è particolarmente rilevante per i moderni regolatori nel punto di carico (point-of-load) utilizzati per alimentare CPU, FPGA, ASIC e altri carichi dinamici.
Variazioni della capacità di uscita, del layout del PCB o delle condizioni operative possono alterare il comportamento del circuito di controllo rispetto alle ipotesi di progettazione originali. In combinazione con i test di risposta ai transitori, le misurazioni nel dominio della frequenza forniscono un quadro più completo: la misurazione dei transitori mostra come si comporta il sistema, mentre il diagramma di Bode aiuta a spiegare perché si comporta in quel modo.

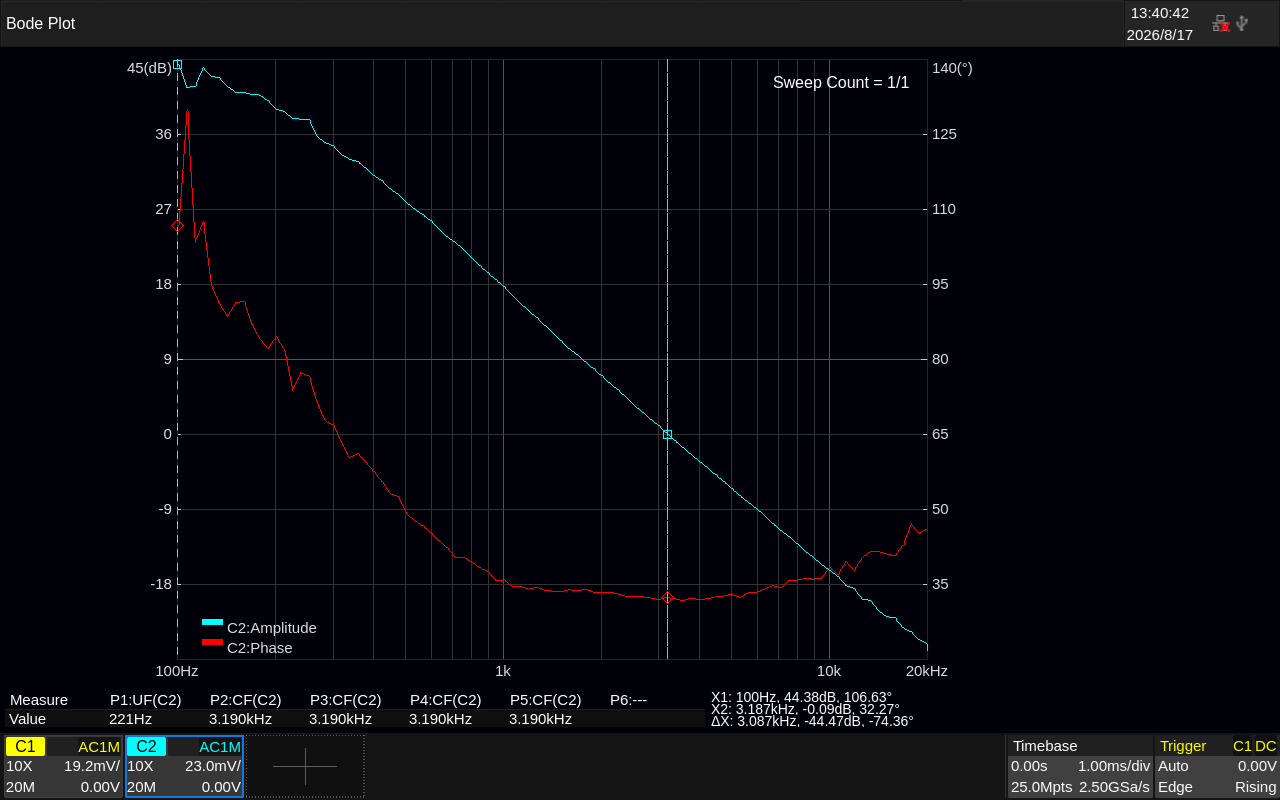

Fig. 4: Diagramma di Bode del circuito di controllo del regolatore, che mostra una frequenza di taglio del guadagno di circa 3,19 kHz e un margine di fase di circa 32°
Man mano che i sistemi elettronici diventano più complessi, l’integrità dell’alimentazione non può più essere considerata separatamente dalle altre discipline ingegneristiche. La qualità dell’alimentazione interagisce con l’integrità del segnale, la compatibilità elettromagnetica (EMC), la progettazione termica e persino l’architettura complessiva del sistema.
Un regolatore a commutazione mal controllato può diventare una fonte di emissioni condotte o irradiate. Il rumore su una linea di alimentazione può contribuire al jitter nelle interfacce digitali ad alta velocità. Un disaccoppiamento insufficiente può influire sia sulle prestazioni transitorie che sul comportamento elettromagnetico. Allo stesso tempo, i layout dei PCB sempre più compatti e le densità di potenza più elevate rendono più difficile separare i circuiti sensibili dalle potenziali fonti di rumore.
Questa convergenza tra più discilpline è particolarmente evidente in applicazioni quali l’elaborazione AI, l’elettronica automobilistica, l’automazione industriale, le telecomunicazioni, i sistemi RF e le apparecchiature mediche avanzate, dove l’elettronica digitale ad alta velocità, quella analogica, RF e di potenza coesistono sempre più spesso all’interno dello stesso sistema.
L’integrità dell’alimentazione diventa quindi parte di una questione più ampia: Il sistema elettronico nel suo complesso rimane stabile e prevedibile in tutte le condizioni operative rilevanti?
Sebbene sia in gran parte invisibile durante il normale funzionamento, l’integrità dell’alimentazione è diventata uno dei fattori determinanti che regolano le prestazioni e l’affidabilità dei moderni sistemi elettronici.
Che si tratti di un acceleratore di intelligenza artificiale che elabora miliardi di operazioni, di un controller automobilistico che interpreta i dati dei sensori, di un robot industriale che esegue movimenti precisi, di un sistema di comunicazione che trasmette dati ad alta velocità o di uno strumento medico che misura piccoli segnali elettrici, tutto dipende da un requisito fondamentale: ogni componente deve ricevere la tensione corretta, con la qualità richiesta, nel momento in cui è necessaria.
Man mano che le prestazioni dei semiconduttori continuano ad aumentare, mentre i margini di tensione diminuiscono e le densità di potenza aumentano, il successo dei progetti dipenderà sempre più svilupattori che considerino l’erogazione di potenza non solo come un sottosistema di supporto, ma come parte integrante delle prestazioni complessive del sistema.
In definitiva, l’affidabilità di ogni sistema elettronico avanzato dipende esclusivamente dalla qualità della tensione di alimentazione che lo fa funzionare.
