Alle più alte frequenze RF, la differenza tra una misurazione valida e un test fallito può dipendere da un leggero disallineamento durante l’accoppiamento dei connettori, da una coppia di serraggio errata o da una semplice incongruenza tra gli stessi. Per poter fare affidamento sui risultati dei di test, occorre innanzitutto eliminare l'effetto delle interconnessioni sull’incertezza di misura.
La spinta verso velocità di trasmissione dati sempre più elevate nel settore delle comunicazioni sta spingendo gli ambienti di test nel territorio delle onde millimetriche (mmWave), dove le tolleranze fisiche richiedono un nuovo livello di precisione. Man mano che le frequenze salgono fino a 110 GHz, le lunghezze d’onda si riducono a circa 2,7 millimetri, per cui anche i più piccoli difetti fisici nel connettore possono creare significative discontinuità di impedenza.
Quando ciò accade, il connettore esso stesso diventa il dispositivo sottoposto a test, mascherando le reali prestazioni del dispositivi a semiconduttore in esame. La variabilità da una serie di test all’altra rende quasi impossibile per i team di laboratorio distinguere tra un prototipo difettoso e una configurazione di test errata.
L’accoppiamento incoerente e l’instabilità meccanica creano variabilità da una serie di test all’altra, minando la fiducia nei risultati di misura ottenuti. Questa incertezza costringe i progettisti a dedicare tempo prezioso in laboratorio alla risoluzione dei problemi della configurazione del sistema di test, anziché alla validazione del dispositivo stesso.
I frequenti cicli di connessione e disconnessione dei connettori causano usura, con gravi ripercussioni sulle prestazioni elettriche. La deformazione del conduttore centrale e l’ossidazione superficiale alterano la resistenza di contatto, portando a una deriva misurabile delle prestazioni.
Un’applicazione non uniforme della coppia di serraggio aggrava il problema. Lasciare il collegamento troppo allentato crea giochi meccanici, mentre serrarlo eccessivamente può causare danni fisici permanenti. I laboratori devono mantenere sotto controllo le condizioni ambientali in modo rigoroso, poiché anche minime variazioni di temperatura o umidità possono contribuire alla deriva delle misurazioni.
Risolvere le discrepanze tra le misure ottenute costringe i progettisti a vestire i panni del detective, risalendo a ritroso lungo cavi e adattatori per isolare il punto esatto del guasto. La sostituzione dei componenti danneggiati sulle schede di test ad alta densità costa alle aziende migliaia di dollari in termini di perdita di produttività e spese per l’hardware.
I progettisti utilizzano spesso coupon o punti di prova dedicati, oppure linee di calibrazione sulla scheda, per validare le prestazioni delle interconnessioni prima di procedere a un test completo del sistema. La sfida diagnostica diventa esponenzialmente più difficile sulle moderne schede di test ad alta densità.
Le moderne schede di test presentano spesso centinaia di connettori singoli. Allineare e serrare a mano centinaia di piccoli connettori può comportare un rischio significativo di errore umano. La risoluzione dei problemi diventa molto più complessa, rendendo difficile per tecnici e progettisti isolare i guasti.
Per tecnici e progettisti che lavorano con schede ad alta densità, la risposta all’errore umano e al rischio meccanico è un’attenzione strategica alla ripetibilità. Il raggiungimento di una ripetibilità costante dipende sia da una progettazione hardware robusta sia da procedure di laboratorio rigorose.
Il processo prevede la selezione dei componenti fisici appropriati per il lavoro e il rispetto di protocolli rigorosi per garantire misurazioni coerenti.
I connettori per montaggio a compressione forniscono una connessione meccanica stabile che elimina le incongruenze di lancio associate alle tradizionali interfacce saldate.
Poiché questi connettori vengono montati direttamente sulla scheda con viti anziché con la saldatura, si possono evitare le protuberanze e le variazioni delle forme attese che degradano il segnale e che spesso accompagnano le connessioni saldate. Questi progetti mantengono un basso rapporto di onda stazionaria a bassa tensione e una bassa perdita di inserzione per molti cicli di inserzione e disinserzione.
Gli adattatori di alta qualità fungono da “protezioni per i connettori”, preservando le prestazioni di interconnessione durante i passaggi dallo strumento alla fixture di test. L’utilizzo di questi adattatori riduce la variabilità del sistema di test dovuta all’interfaccia di collegamento tra strumenti e dispositivi in prova.
I cavi rappresentano un investimento finanziario significativo per qualsiasi laboratorio di prova. Posizionando un adattatore all’estremità del cavo, si protegge il blocco principale del sistema di test dall’usura dovuta agli innesti.
La definizione di rigorose procedure di laboratorio per il serraggio e l’accoppiamento protegge i fragili contatti centrali da danni accidentali.
L’errore umano rimane una minaccia costante negli ambienti di test ad alta densità, rendendo necessari protocolli rigorosi per prevenire il filettaggio incrociato o una coppia di serraggio errata. La ricalibrazione frequente dell’analizzatore di reti vettoriale (VNA) e dei cavi di test è essenziale per stabilire un piano di riferimento accurato ed escludere l’influenza delle interconnessioni nella misurazione.
Le applicazioni a bassa frequenza offrono un maggiore margine di tolleranza durante la fabbricazione e il posizionamento delle schede. I progetti a onde millimetriche richiedono una precisione assoluta per prevenire il degrado del segnale che tipicamente interessa le configurazioni di test ad alta frequenza.
I produttori devono lavorare i corpi in acciaio inossidabile e i dielettrici interni secondo specifiche incredibilmente rigorose, poiché anche una variazione di una frazione di millimetro può tradursi in massicci riflessi del segnale sul banco di prova.
Eliminare il connettore come fonte di errore non significa solo ripulire un banco di prova. Permette di portare avanti il processo di validazione a livello di sistema in settori in cui il time-to-market è fondamentale.
Interconnessioni affidabili impediscono che la variabilità dovuta alle interfacce ritardi la validazione a livello di sistema in settori tecnologici ad alto rischio. In mercati in cui il time-to-market e l’affidabilità mission-critical sono cruciali, un connettore difettoso può diventare un rischio aziendale significativo.
Gli analizzatori di reti vettoriali e i generatori di segnali si affidano a interconnessioni impeccabili per stabilire piani di riferimento accurati. Interfacce affidabili proteggono questi ingenti investimenti di capitale e mantengono alta la produttività del laboratorio.
La validazione dei componenti digitali ad alta velocità richiede interconnessioni in grado di preservare l’integrità del segnale senza introdurre perdite indesiderate.
Man mano che gli hyperscaler spingono le velocità di trasmissione verso i 224G e i 448G, le frequenze analogiche equivalenti entrano nello spettro delle onde millimetriche (mmWave). Il collaudo di questi avanzati chipset per l’intelligenza artificiale richiede un’assoluta precisione meccanica per evitare falsi guasti sul banco di laboratorio.
I sistemi radar e le comunicazioni satellitari si basano su un’estrema stabilità di fase per prevenire errori a livello di sistema durante i test.
Le applicazioni mission-critical, come l’esplorazione dello spazio profondo o i radar militari, non lasciano spazio a derive di misura. Un leggero spostamento meccanico in un connettore può alterare la fase, causando potenzialmente guasti al sistema se non rilevato durante la validazione.
La realizzazione di sistemi di comunicazione 5G e 6G di nuova generazione richiede interfacce a onde millimetriche (mmWave) in grado di garantire prestazioni elettriche costanti senza ripetute regolazioni durante i test.
Le aziende di telecomunicazioni sono in corsa per introdurre nuovi dispositivi sul mercato. I connettori che garantiscono prestazioni costanti consentono ai progettisti di verificare rapidamente più chipset, accelerando il ciclo di sviluppo complessivo delle tecnologie wireless consumer e commerciali.
Molex progetta connettori e adattatori RF di precisione per garantire un basso rapporto di onda stazionaria (VSWR) e una bassa perdita di inserzione nel corso di migliaia di cicli di accoppiamento. Il catalogo Molex copre un ampio spettro di interfacce, inclusi modelli SMA, da 2,92 mm, 1,85 mm e 1,0 mm per soddisfare requisiti di frequenza specifici fino a 110 GHz.

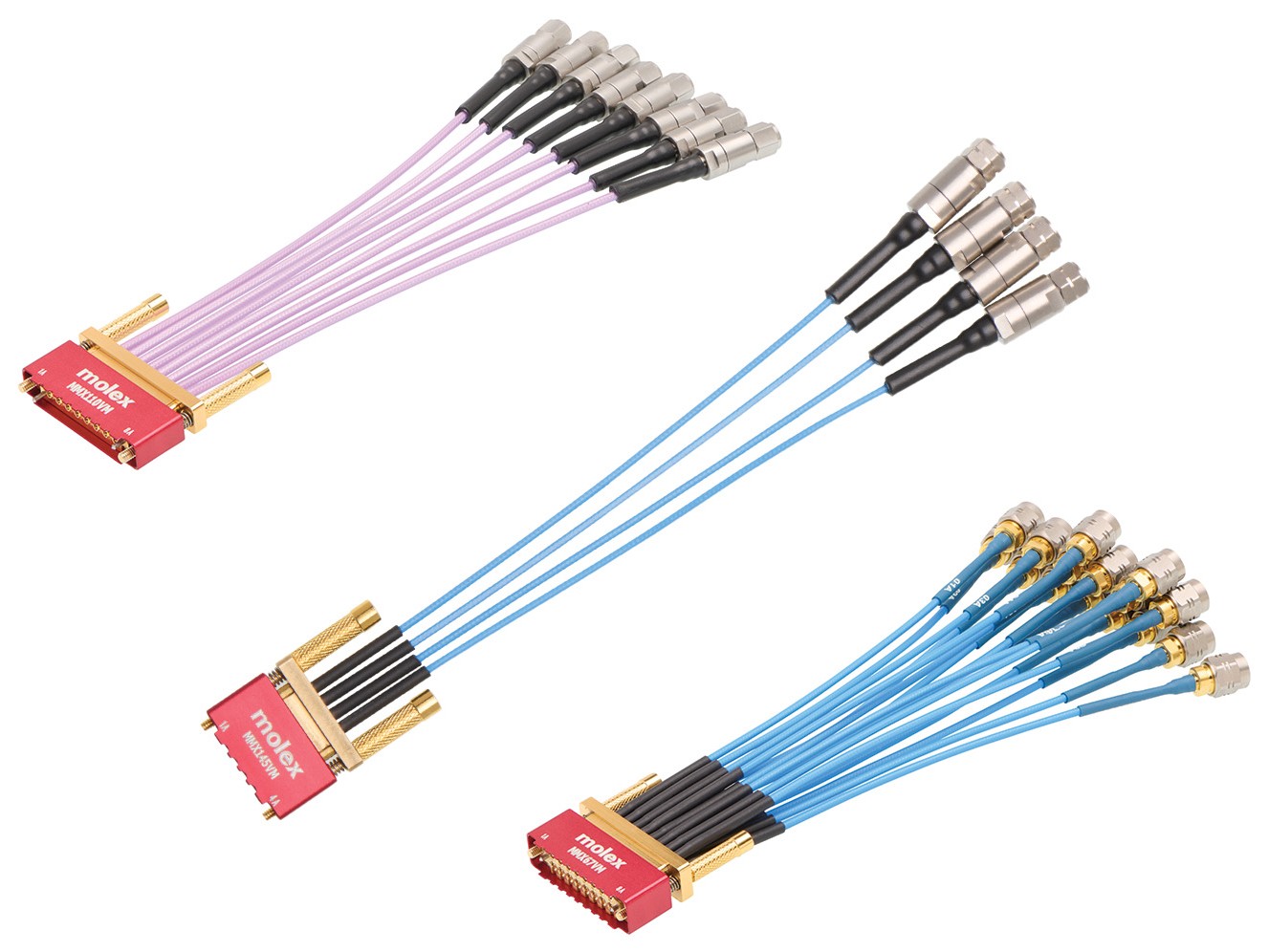

Gli ambienti di test ad alta densità richiedono tempi di configurazione più rapidi senza compromettere la stabilità meccanica. Soluzioni come i cavi di test Cardinal Multi-Port Assembly consentono di accoppiare fino a 16 linee contemporaneamente, accelerando i tempi di configurazione dei test.
L’inserimento dei singoli connettori richiede minuti preziosi e aumenta il rischio di disallineamento. L’installazione di un assemblaggio multiporta accelera il processo di test e riduce la varianza di misurazione indotta dai connettori su schede affollate.
La scala di produzione globale e i rigorosi processi di garanzia della qualità assicurano che ogni connettore in acciaio inossidabile lavorato offra prestazioni costanti fin dalla fabbrica. Il team di ingegneri Molex collabora con gli architetti di sistema per progettare il lancio di schede personalizzate, fornendo supporto globale dalla fase iniziale di progettazione in una regione alla produzione e al collaudo in un’altra. Questo tipo di supporto completo offre ai team di laboratorio la sicurezza necessaria per fidarsi dei propri dati e accelerare il time-to-market.
Scopri come i connettori e gli adattatori RF di precisione Molex forniscono l’interfaccia perfetta per test ripetibili di integrità del segnale ad alta velocità e a onde millimetriche.
