Generatore di forma d'onda arbitrarie LeCroy ArbStudioLeCroy è tornata a produrre generatori di forme d'onda arbitrarie con la nuova famiglia di prodotti ArbStudio.

Si tratta di una linea di prodotti molto innovativa che, pur offrendo caratteristiche decisamente superiori alla media, come la risoluzione a 16 bit e il campionamento a 2 Mpunti/canale, ha un prezzo di listino decisamente conveniente.

Inoltre, caso ormai più unico che raro, si tratta di un prodotto destinato al mercato mondiale che è stato sviluppato da LeCroy con la stretta collaborazione di un'azienda specializzata italiana.

La serie di generatori di forma d'onda arbitrarie ArbStudio di LeCroy è composta da quattro modelli a 2 o 4 canali capaci di generare segnali con banda analogica fino a 125 MHz e è caratterizzata da alcune interessanti particolarità, tra cui spiccano

  • risoluzione di 16 bit
  • doppia modalità di funzionamento: DDS (sintesi digitale diretta) o True Arbitrary
  • campionamento massimo a 1 Gs/s
  • memoria massima 2 Mpts/canale
  • opzione generazione di 18 o 36 segnali digitali aggiuntivi
  • possibilità di sicronizzazione con altre unità per la generazione di fino a 36 canali
  • collegamento diretto a PC o oscilloscopi LeCroy basati su PC
  • Interfaccia utente intuitiva

L'interfaccia utente

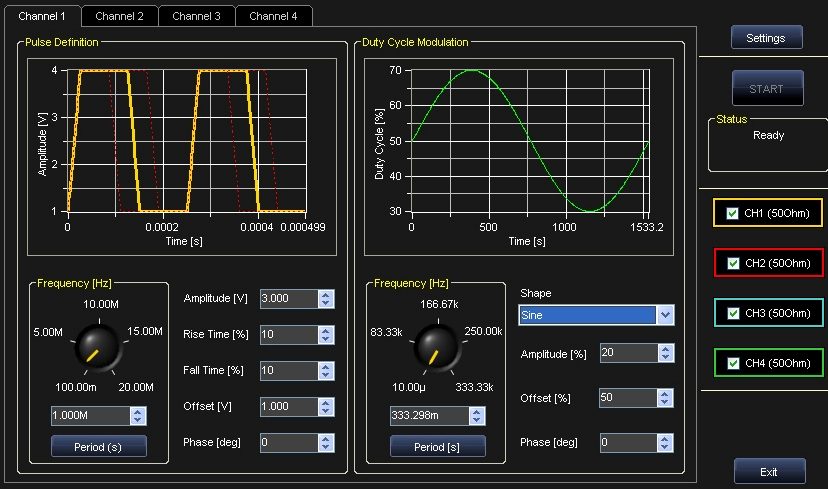

Impostazioni generazione modulazione PWMIl software con il quale si comandano le impostazione dei generatori ArbStudio gira su di un PC esterno oppure all'interno di un oscilloscopio LeCroy con interfaccia Windows ed ha un aspetto molto moderno e coerente con tutte le più recente realizzazioni di LeCroy.

La generazione delle forme d'onda semplici tipiche dei generatori di funzione (sinusoidale, triangolare, quadra) rispecchia i comandi di un classico generatore analogico, mentre per la generazione di segnali modulati o di segnali PWM si ha a disposizione una videata apposita completa di tutti i parametri utili a personalizzare questo tipo di modulazioni.

Per la generazione di segnali completamente arbitrari sono disponibili nell'editor dedicato tutta a una serie di funzioni di utilità che permettono di lavorare con forme d'onda sia semplici, sia estremamente complesse e parametrizzate con sequenza multiple e comandi condizionali.

Opzione generazione segnali digitali

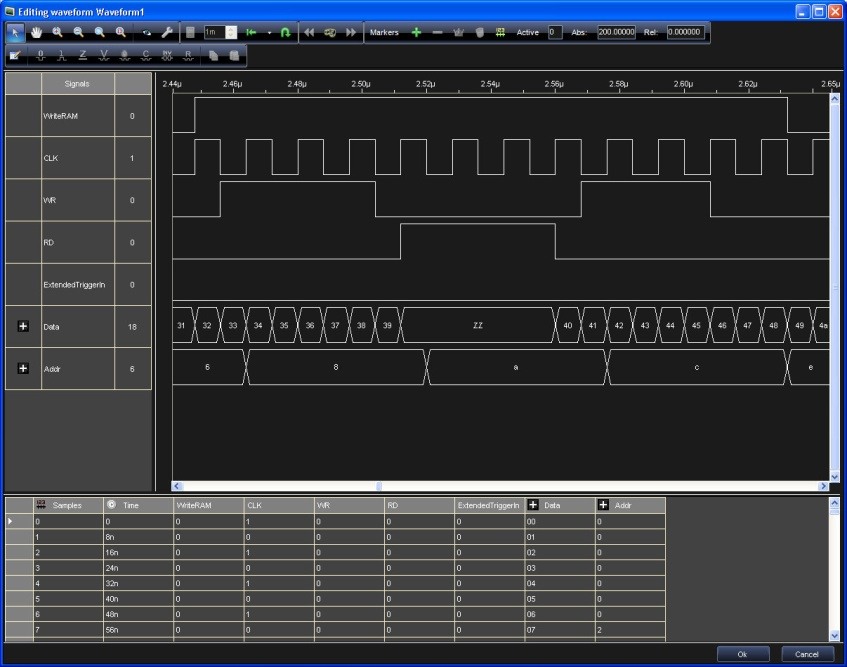

Generazione sequenza di segnali digitaliUna della caratteristiche più interessanti di questa nuova famiglia di generatori è la possibilità di aggiungere 18 o 36 canali digitali, ognuno di essi con velocità di aggiornamento massima di 125 Ms/s (clock a 250 MHz) e profondità di memoria di 2 Mpunti/canale.

Si tratta di una funzionalità pressoché unica per questo tipo di strumenti e che può essere anche inserita successivamente all'acquisto del prodotto base.

DDS o True Arbitrary

Ricordiamo che i generatori di funzioni d'onda arbitrarie possono lavorare secondo due distinti principi di funzionamento: DSS o True Arbitrary, ognuno con i suoi vantaggi e svantaggi.

LeCroy non impone alcune limitazione in ArbStudio, e addirittura la scelta della modalità di funzionamento tra DDS e TrueArbitrary può essere definita di volta in volta indipendentemente per ciascun canale.

Caratteristiche principali

Modello ArbStudio 1102 ArbStudio 1102D ArbStudio 1104 ArbStudio 1104D
Canali analogici 2 2 4 4
Banda analogica 125 MHz 125MHz 125 MHz 125 MHz
Risoluzione 16 bit 16 bit 16 bit 16 bit
Campionamento Max 1 Gs/s 1 Gs/s 1 Gs/s 1 Gs/s
Memoria 2 M/canale 2 M/canale 2 M/canale 2 M/canale
Canali digitali - 18 - 18/36
Prezzo € 2.555 € 3.580 € 3.580 € 5.155
