La serie LogicStudio 16 è un analizzatore logico che consente una nuova esperienza di collaudo direttamente sul PC.
L’hardware di LogicStudio 16 mette a disposizione 16 canali con elevate frequenze di campionamento di 1 GS/s ed input massimo fino a 100 MHz.
Il software invece offre una visualizzazione delle forme d’onda vivace e dinamica grazie ad una interfaccia utente molto intuitiva che può essere navigata facilmente con pochi click del mouse.
L’utilizzo di LogicStudio è semplice ma gli strumenti a disposizione sono completi e sofisticati al punto da offrire una vasta gamma di funzioni che includono i cursori della temporizzazione, esclusive funzioni di zoom e spostamento delle forme d’onda, una visuale della persistenza e una modalità di memorizzazione storica che consente di rivedere acquisizioni passate.
Sono inoltre incluse capacità di analisi dei protocolli I2C, SPI e UART in grado di decodificare le forme d’onda mentre vengono acquisite e che consentono di eseguire trigger su indirizzi o pacchetti specifici del bus.

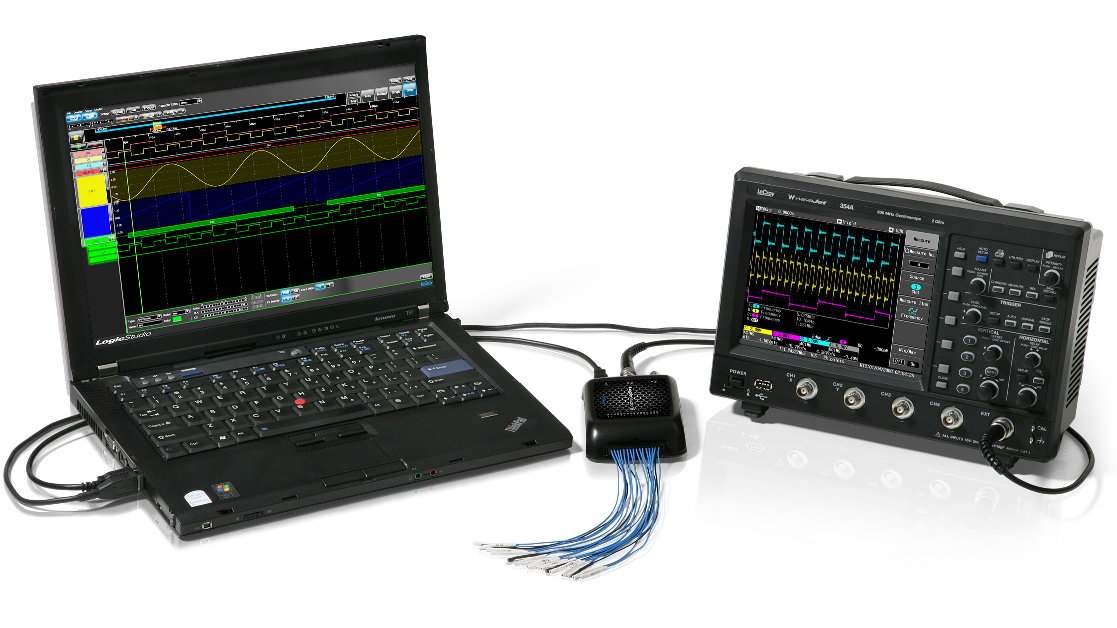

LogicStudio va oltre queste capacità di collaudo seriale e digitale offrendo un pacchetto di strumenti ancora più completo. Ad esempio gli ingegneri o i tecnici che utilizzano un oscilloscopio LeCroy WaveJet possono interconnettere il software LogicStudio con l’oscilloscopio, importare forme d’onda dall’oscillosocpio in tempo reale e trasformare così il loro PC in un oscilloscopio per segnali misti in grado di offrire fino a 4 canali analogici e 16 digitali simultaneamente.
Tutti i prodotti LeCroy della serie Standard Applications sono disponibili presso:
via Fontanile Anagnino, 50
00118 Roma
tel. 06.79.84.10.28 - 06.79.84.14.18
fax 06.79.84.52.54 - 06.79.84.56.09
Questo indirizzo email è protetto dagli spambots. È necessario abilitare JavaScript per vederlo.
www.selint.it
